ステンレスの穴あけ加工｜レーザー・ドリル・タップの使い分け

「穴をあけるだけ」と思われがちな加工ですが、材質がステンレスになると事情が変わります。ステンレスは加工硬化しやすく、熱も逃げにくいため、鉄と同じ感覚で加工すると工具が傷み、穴の精度も安定しません。さらに、板金部品では穴あけとねじ立て（タップ）がセットになる場面が多く、板厚とねじ径の関係を外すと必要なねじ山数が確保できません。本記事では、ステンレス板金の穴あけについて、レーザー・ドリル・タップの使い分けと、図面段階で押さえておきたい寸法の目安を整理します。

結論｜穴径と板厚の関係で工法が決まる

先に要点をお伝えします。ステンレスの穴あけでどの工法を選ぶかは、穴の直径と板厚の関係、そして数量でおおむね決まります。

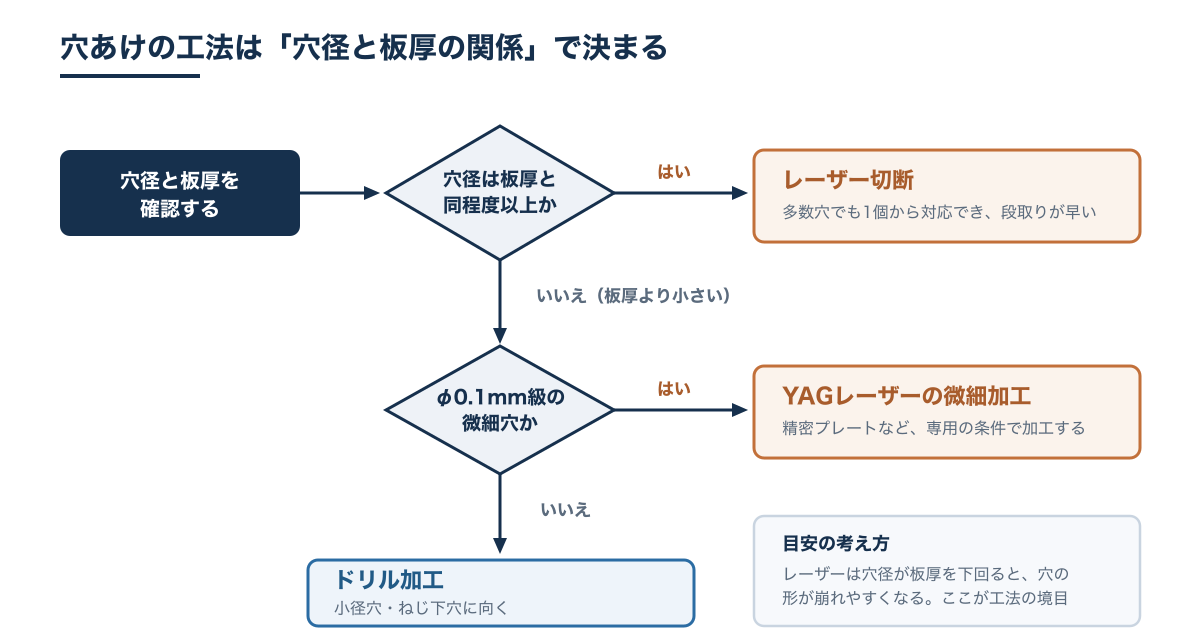

目安としては、穴径が板厚と同程度かそれ以上ならレーザー切断が扱いやすく、板厚に対して極端に小さい穴やねじ穴の下穴はドリルが向きます。φ0.1mm級の微細な穴になると、レーザーの中でもYAGレーザーのように細く絞れる方式が必要です。

そのうえで、ねじが必要ならタップ加工を、板厚が足りなければバーリング（穴の縁を立ち上げる加工）を組み合わせます。工法の選択は、加工側の都合ではなく、部品の機能から逆算して決めるのが確実です。

ステンレスの穴あけが難しい3つの理由

工法の話に入る前に、なぜステンレスの穴あけに配慮が要るのかを押さえておきます。理由が分かると、指示の意味も伝わりやすくなります。

加工硬化しやすい

SUS304に代表されるオーステナイト系ステンレスは、力が加わった部分が硬くなる性質（加工硬化）を持ちます。ドリルの切れ味が落ちた状態で押し付けると、削れずに表面だけが硬化し、その先まったく進まなくなることがあります。切れ味のよい工具で、適切な送りをかけ続けることが要点です。

熱が逃げにくい

ステンレスは鉄に比べて熱伝導率が低く、加工点に熱がこもります。工具の摩耗が早まるだけでなく、熱によって穴の周囲がわずかに変形することもあります。切削では十分な冷却が、レーザーでは条件設定が重要になります。

粘り強く、切りくずが伸びる

ステンレスは粘り気があり、切りくずが長くつながって伸びやすい材質です。切りくずが穴に絡むと、内面に傷が入る原因になります。この性質は、材質の種類によっても差があります。詳しくはステンレスの種類と選び方をご覧ください。

穴あけ工法の比較表

板金部品の穴あけに使われる代表的な工法を比較します。それぞれ得意な領域が異なります。

多品種少量や試作では、金型が不要なレーザー切断が中心になります。図面が固まりきっていない段階でも形状を変えやすく、丸穴・長穴・異形穴を一度に加工できるためです。金型を用意する工法は、同じ部品を大量に作る場合に効いてきます。

レーザーによる穴あけ

板金の穴あけでもっとも使われるのが、レーザー切断による方法です。ここでは、依頼時に知っておくと役立つ制約を整理します。

最小穴径の目安

レーザーであけられる穴には、板厚との関係で下限があります。一般的な目安は、穴径が板厚と同程度以上です。板厚3mmの材料にφ1mmの穴をあける、といった条件は、穴の内部でレーザーが安定せず、テーパー（穴が斜めになること）や未貫通の原因になります。

板厚に対して小さな穴が必要な場合は、ドリルなど別の工法を併用します。図面上でその指示が難しいときは、穴の用途をお伝えいただければ工法を含めてご提案できます。

微細穴はYAGレーザーの領域

φ0.1mm級の微細な穴になると、光を細く絞れる方式が必要です。波長約1.06μmのYAGレーザーは集光性に優れ、薄板ステンレスの微細穴に適します。実際に、極薄0.1mmのステンレスに微細穴をあけた事例もあります。

本記事は、ねじ穴や取付穴を含む一般的な穴あけの工法選定を扱っています。フィルタやスクリーンのようにφ0.1mm級の穴を多数あける精密プレートについては、公差指示や板厚の考え方が別物になるため、ステンレス微細穴・精密プレート加工で個別に解説しています。

穴の品質を左右する条件

穴の内面の仕上がりは、出力・速度・アシストガスの組み合わせで変わります。ステンレスでは窒素をアシストガスに使うことで、酸化を抑えた美しい断面が得られます。条件設定の考え方はレーザー切断の品質を決める3要素にまとめています。レーザーの種類そのものについてはレーザー加工の種類一覧をご参照ください。

ドリルによる穴あけ

ドリルは、ねじの下穴や板厚のある部位の穴あけで活躍します。レーザーが苦手とする「板厚に対して小さい穴」を担う工法です。

ステンレスをドリルであける際の要点は、回転数を上げすぎないことと、送りを止めないことです。回転数が高すぎると熱がこもり、送りを緩めると加工硬化が進んで削れなくなります。切削油による冷却も欠かせません。

当社では、鈴太製ボール盤（最大50mm）と卓上ボール盤2台を保有し、レーザー切断した部品への追加加工に対応しています。実例として、SUSプレートのレーザーカットとタップ加工のように、切断と穴・ねじ加工を組み合わせた部品を製作しています。

タップ加工（ねじ立て）の考え方

板金部品では、穴あけとセットでねじが必要になる場面が多くあります。ここを外すと組み立て時に困るため、図面段階で確認しておきたい項目です。

下穴径の目安

タップを立てるには、ねじ径より小さい下穴が必要です。メートル並目ねじの代表的な下穴径は次のとおりです。

ステンレスは粘りがあるため、下穴が小さすぎるとタップが折れやすくなります。逆に大きすぎるとねじ山が浅くなり、強度が落ちます。適正な下穴径を守ることが、確実なねじ立ての前提です。

板厚とねじ山数

見落とされやすいのが、板厚に対するねじ山の数です。ねじの保持力は、かみ合うねじ山の数で決まります。目安として、ねじ径の0.8倍程度以上の板厚があると安心です。M4のねじなら、板厚3mm程度は欲しいという計算になります。

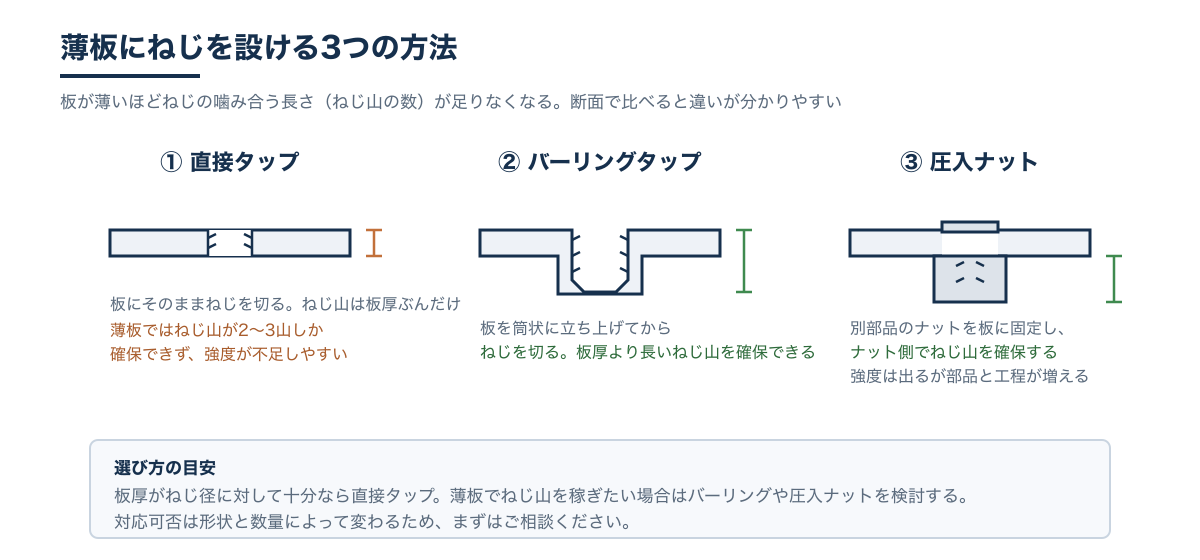

板厚1.0mmの板にM5のタップを立てても、ねじ山は1山程度しかかからず、締め付けで抜ける懸念があります。薄板でねじが必要な場合は、次のバーリングを検討します。

バーリング加工

バーリングは、下穴の縁を筒状に立ち上げて、実質的な板厚を増やす加工です。立ち上げた部分にタップを立てることで、薄板でも複数のねじ山を確保できます。薄板の板金部品でねじを設ける際の定番の手法といえます。

ほかにも、圧入式のナット（セルフクリンチングナット）を使う、ナットを溶接する、といった方法があります。どれを選ぶかは、必要な強度、外観、コストで判断します。溶接で対応する場合はステンレスのレーザー溶接もご参照ください。

図面で指示しておきたい項目

穴あけの依頼で認識のずれが起きやすい項目を挙げます。ここが明確だと、見積りも加工も早くなります。

• 穴径と公差（はめあいが必要かどうか）
• ねじの呼びとピッチ、有効なねじ山の深さ
• バリ取りの要否と程度（手が触れる部位かどうか）
• 穴の内面に求める仕上がり（外観部品か、機能部品か）
• 曲げ線からの距離（近接する場合は工程順に影響）

とくにバリ取りは、指示がないと判断が分かれる項目です。手で触れる部位や、パッキンが当たる面では、程度を明記しておくと安心です。曲げ線と穴の距離については板金の曲げ加工とはで詳しく解説しています。コスト面の考え方は板金加工のコストダウンもあわせてご覧ください。

当社のステンレス穴あけ加工

当社は埼玉県川口市で、ステンレス板金の切断から穴あけ、曲げ、溶接までを社内で一貫して行っています。切断は日平トヤマ製CO2レーザー加工機（TLV-408E40F／4尺×8尺）とYAGレーザー加工機（1,000mm×1,000mm）が担当し、板厚や穴径に応じて使い分けます。追加の穴あけやねじ立ては、鈴太製ボール盤（最大50mm）と卓上ボール盤で対応します。

薄板の微細穴から、中厚板へのねじ加工まで幅広くお引き受けしてきました。実際の事例としては、極薄0.1mmステンレスの微細穴加工、SUSプレートのレーザーカットとタップ加工、SUS304薄板プレートのレーザー切断、アルミ板のレーザー切断とタップ加工などがあります。

穴の用途や求める精度によって、適した工法は変わります。図面が固まる前の段階でも、内容にもよりますがご相談を承っています。設備の詳細は設備紹介ページでご確認いただけます。

まとめ｜穴の用途を伝えれば工法は決まる

ステンレスの穴あけは、加工硬化と熱の逃げにくさから、鉄より慎重な条件設定が求められます。工法の選択は、穴径と板厚の関係、そして数量で決まり、板厚と同程度以上の穴ならレーザー、小径やねじ下穴はドリル、φ0.1mm級はYAGレーザーが基本の組み合わせです。

ねじが必要な場合は、板厚に対するねじ山数を確認し、足りなければバーリングや圧入ナットで補います。穴の用途と求める精度をお伝えいただければ、工法を含めてご提案します。ご相談はお問い合わせより承っています。
